聲學監測金屬3D打印中的質量缺陷
為了得到優質的3D打印零件，過程監控是至關重要的。盡管熱成像是監控某些類型3D打?。ㄈ缂す夥勰┐踩酆?LPBF)）的最明顯方法，但聲學監控也開始展現出潛在前景。
洛桑聯邦理工學院 (EPFL) 的科研人員宣稱，聲學監測不僅可行，而且可能優于熱成像技術。
3D打印過程監控技術
眾所周知，檢測3D打印錯誤并不是什么新鮮事，近年來人們已經開發了許多檢測方案，以確保檢測結果的可靠性和可重復性。這一過程通常依賴于能夠從已知情況中得出結論的算法。目前來說，這些算法往往并不完善，需要進行大量測試。因此，洛桑聯邦理工學院的科學家們希望通過一種可靠的技術來克服這一限制。
該學院一組科學家一直在研究金屬3D打印中的缺陷問題，特別是在使用激光工藝時。他們的目標是開發一種基于3D打印機聲音分析的方法，以預測打印錯誤，從而獲得更好的結果。因此，他們研究了機器在打印完美構件過程中發出的聲音，以及3D打印機在打印過程中出現故障時發出的聲音。

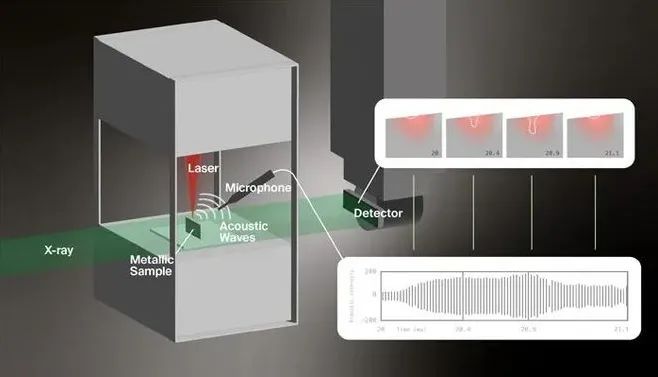

△用于監控3D打印缺陷的實驗效果圖示意
洛桑聯邦理工學院與Paul Scherrer研究所（PSI）和瑞士聯邦材料科學與技術實驗室（Empa）合作，在3D打印室中放置了一個麥克風，以檢測金屬粉末狀態變化時聲學信號的變化。

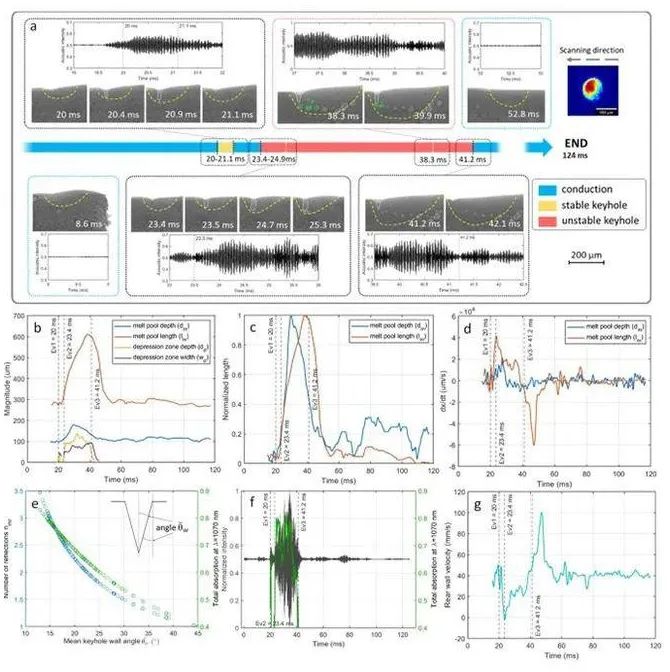

△隨機狀態不穩定性以及隨后從傳導到穩定和不穩定鎖孔狀態的轉變
在激光粉末床熔合中，薄層金屬粉末被加熱以逐層形成所需的物體。材料經歷不同的相——固態、液態和氣態——形成熔池。洛桑聯邦理工學院解釋說：“有時，由于激光角度或粉末或零件的特定幾何屬性的存在等變量，該過程可能會出現問題。這些被稱為“區域間不穩定性”的情況有時會促使兩種熔化方法（稱為“傳導”和“鎖孔”區域）之間發生轉變。

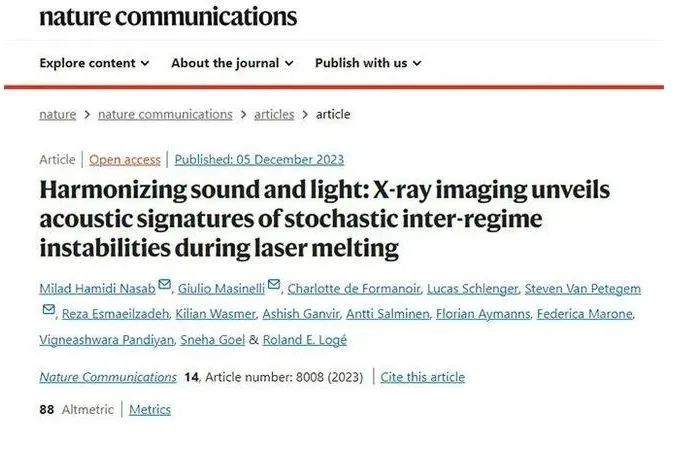

△該研究已發表在《自然通訊》上，題目為“協調聲音和光：X 射線成像揭示了激光熔化過程中隨機區域間不穩定性的聲學特征”（傳送門）
研究小組使用X射線圖像來測量熔池（寬度和深度），并開發出一種方法，使他們能夠看到金屬在液態時的變化。由于打印室中安裝了麥克風，通過將聲學信號和X射線圖像關聯起來，研究人員能夠設計出一種濾波算法，可以以100 μs的時間分辨率預測熔化狀態。
首席研究員Milad Hamidi Nasab補充道：“同步加速器X射線成像與聲學記錄的協同作用，提供了對LPBF過程的實時洞察，有助于檢測可能危及產品完整性的缺陷?！?/span>
這種方法特別值得注意的是，它消除了對機器學習和其他計算成本高昂的人工智能 (AI) 形式的需求。所需要的只是一個簡單的過濾算法。
EPFL熱機械冶金實驗室負責人Roland Logé表示：“這項研究為更好地理解和完善制造工藝鋪平了道路，并最終將提高產品的長期可靠性。”
